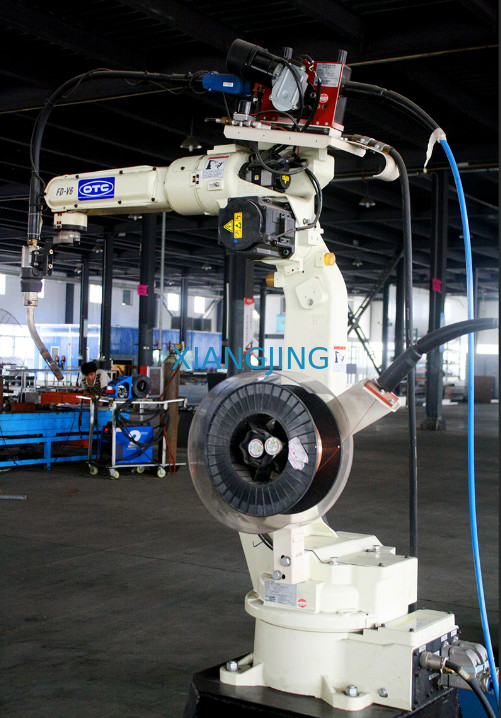

FD-V6 benutzte Nutzlast des ABB-Roboter OTC-Elektroschweißen-Roboter-20kg
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OTC |
| Zertifizierung: | CE |
| Modellnummer: | FD-V6 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | EINER Industrieroboter FD-V6S als OTC-Schweißens-Ausrüstung des 7 Achsen-Roboter-Arm-Roboterschweißg |
| Lieferzeit: | Tage 6-8working |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 999 Sätze/Monat |
|
Detailinformationen |
|||
| Name: | OTC benutzte Achsen-Mag tig mig des Elektroschweißen-Roboters FD-V6 6 Schweißen | Marke: | OTC |
|---|---|---|---|
| Modell: | FD-V8 | Produktions-Jahr: | 2000-2015 |
| Garantie: | 3-monatig | Reichweite: | 1,4cm |
| Nutzlast: | 6 Kilogramm | Reapetability: | 0,04 Millimeter |
| Achse: | 6 | ||
| Markieren: | Benutzter OTC-Elektroschweißen-Roboter,Benutzter ABB Roboter 20kg des Elektroschweißen-,Verwendete FD-V6 Elektroschweißen-Roboter |
||
Produkt-Beschreibung
Lichtbogenschweißen cnc-Schweißensroboter OTCs FD-V6S 7axis mit Schweißer DM500 und St.-Impuls mig-Schweißensroboter für OTC
| Art | FD-V6S | ||
| Kinematik | Vertikales artic. Art | ||
| Anzahl-der Achsen | 7 | ||
| Arbeitsbereich (P-Punkt) | R 1427 Millimeter | ||
| Max. Traglast | 6 Kilogramm | ||
| Wiederholgenauigkeit (*1) | +/- 0,08 Millimeter (*1) | ||
| Antriebssystem | Wechselstromservomotor | ||
| Antriebsleistung | 3600 W | ||
| Arbeitsbereich | Arm | J1 (Drehen) | +/- 170° |
| J2 (Vertikalbew.) | -145° ~+ 70° | ||
| J7 (Drehen) | +/- 90° | ||
| J3 (Drehen) | -170° ~+ 149° | ||
| Gelenk | J4 (Drehen) | +/- 180° | |
| J5 (Neigen, Brenner) | - 50° | 230° (*6) | ||
| J6 (Drehen) | +/- 360° (*6) | ||
| Max. Geschwindigkeit | Arm | J1 (Drehen) | 3,66 rad/s {210°} |
| J2 (Vertikalbew.) | 3,66 rad/s {210°} | ||
| J7 (Drehen) | 3,14 rad/s {180°} | ||
| J3 (Drehen) | 3,66 rad/s {210°/s} | ||
| Gelenk | J4 (Drehen) | 7,33 rad/s {420°/s} | |
| J5 (Neigen, Brenner) | 7,33 rad/s {420°/s} | ||
| J6 (Drehen) | 10,82 rad/s {620°/s) | ||
| Zulässige Belastung Handgelenk | Zulässiges-Moment | J4 (Drehen) | 11,8 Nanometer |
| J5 (Neigen, Brenner) | 9,8 Nanometer | ||
| J6 (Drehen) | 5,9 Nanometer | ||
| Zulässiges Trägheitsmoment | J4 (Drehen) | 0,30 kg-/m² | |
| J5 (Neigen, Brenner) | 0,25 kg-/m² | ||
| J6 (Drehen) | 0,06 kg-/m² | ||
| Umgebungstemperatur/Luftfeuchte | 0 | 45°C, 20 | 80% RELATIVE FEUCHTIGKEIT (Keine Kondensation) |
||
| Gewicht | 178 Kilogramm | ||
| Max. Traglast Oberarm | 10 Kilogramm (*7) | ||
| Installationsposition | F | ||
Unser FD-V6S 7 Achsenroboter ist für Lichtbogenschweißen passend, Luftplasmaausschnitt und Material-Behandlungsanwendungen. Die zusätzliche Nutzlast stützt zusätzliche Armzubehöre wie Laser-Nahtspurhaltungs- oder -visionsanleitungskameras.
Klicken Sie hier, um mehr Informationen herunterzuladen.
ROBOTER-MANIPULATOR
• Rotation des 7th-axis ermöglicht Störungsvermeidung, ohne die Position und/oder die Haltung des Ende-vonarmwerkzeugs zu ändern
• Behält den optimalen Winkel und die Haltung des Ende-vonarmwerkzeugs jederzeit, mit dem Ergebnis der erhöhten Schweißungsqualität und der Leichtigkeit der Programmierung bei
• Bietet einen breiten Arbeitsbereich mit einem unabhängig Gelenkarm an
• Nahtlose digitale Verbindung mit aller schweißenden Stromversorgung Marke OTCs DAIHEN
• Verbesserte zurückhaltene Steuerung der Erschütterung liefert reibungsfreie Roboterbewegung
• Eingebauter mechanischer Schock-Sensor
• Einzelne Quelltechnologie – alle Komponenten werden durch OTC DAIHEN hergestellt.
• In hohem Grade vielseitige Entwurfsunterstützungen die meisten schweißenden Anwendungen
PRÜFER DES ROBOTER-FD11
• Windows XP basierte offene Architektur
• Große Speicherkapazität und 40 Input/40 ErtragSteuersignale
• Moderne PLC-Funktionen lassen das Leiterdiagramm zu, das direkt durch redigiert, unterrichten Anhänger
• Netzfähigkeiten – schließt an Ethernet, DeviceNet und PROFIBUS-Verbindungen an (kann zusätzliche Hardware erfordern)
UNTERRICHTEN SIE ANHÄNGER
• Ikonenanzeigen unterstützen in schnellen u. einfachen Unterricht
• Farbbildschirm 640×480 VGA mit Farbbildschirm LED-Hintergrundbeleuchtung 65536
• Position 3 ermöglichen Schalter liefert erhöhte Sicherheit
• Multi-Schirmfunktion erlaubt Benutzer, bis 4 Schirme gleichzeitig anzusehen
• Bildschirmhilfe-Funktionen mit kompletten Anweisungshandbüchern
• Standardnotenbildschirmanzeige mit StoßWählbetrieb
